FR-A800系列变频器采用整流逆变独立设计（315kW及以上），并增强了系统安全功能，加上兼容多种主流网络通信（CC-Link、SSCNETIII/H、DeviceNet、PROFIBUS-DP及以太网等），使您能够轻松应对各种系统解决方案，随时随地操控全局。
在线购买产品参数
FR-A800系列变频器作为三菱电机全新一代First-Class级驱动产品，拥有一流的驱动性能,实时无传感器矢量控制（矢量控制）时，运行频率可达400Hz；具有大转矩启动能力（在0.3Hz的超低转速下可实现200%的最大输出转矩（0.4-3.7kW））；同时还可驱动永磁同步电机，从而在满足客户从机械加工、模具铸造到搬送等各种设备的应用的同时，还可帮助客户提高生产力、实现工厂节能。
FR-A800系列变频器采用整流逆变独立设计（315kW及以上），并增强了系统安全功能，加上兼容多种主流网络通信（CC-Link、SSCNETIII/H、DeviceNet、PROFIBUS-DP及以太网等），使您能够轻松应对各种系统解决方案，随时随地操控全局。
为应对各类环境应用场合，FR-A800系列变频器对电路板进行涂层处理，更具有IP55防护等级系列产品，可放心应用于各种恶劣环境。内置EMC滤波器，新开发的驱动和供电技术更大大降低了电磁干扰，让您安心使用于任何场合。
三菱电机凭借其广泛的工程专业知识服务于全球市场，致力于为客户提供操作简易、显示直观的一流产品。FR-A800系列变频器可搭载多语言LCD参数单元，增强了显示和时钟功能特性，使得显示更清晰，操作更轻松。
型号说明
完善的抗噪声措施
变频器额定规格表

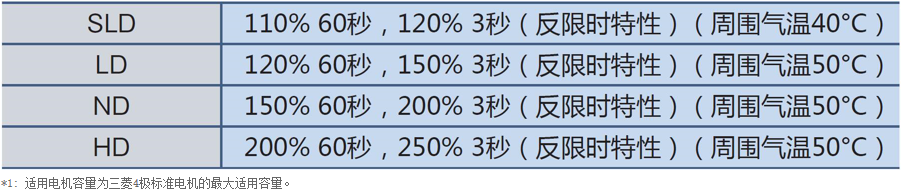

过载电流额定值

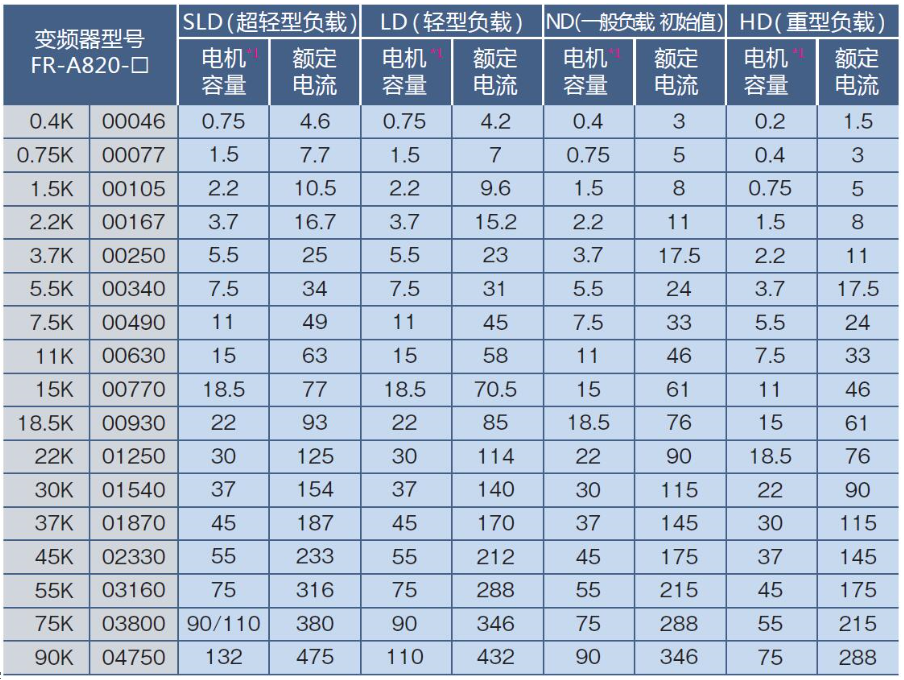

200V等级

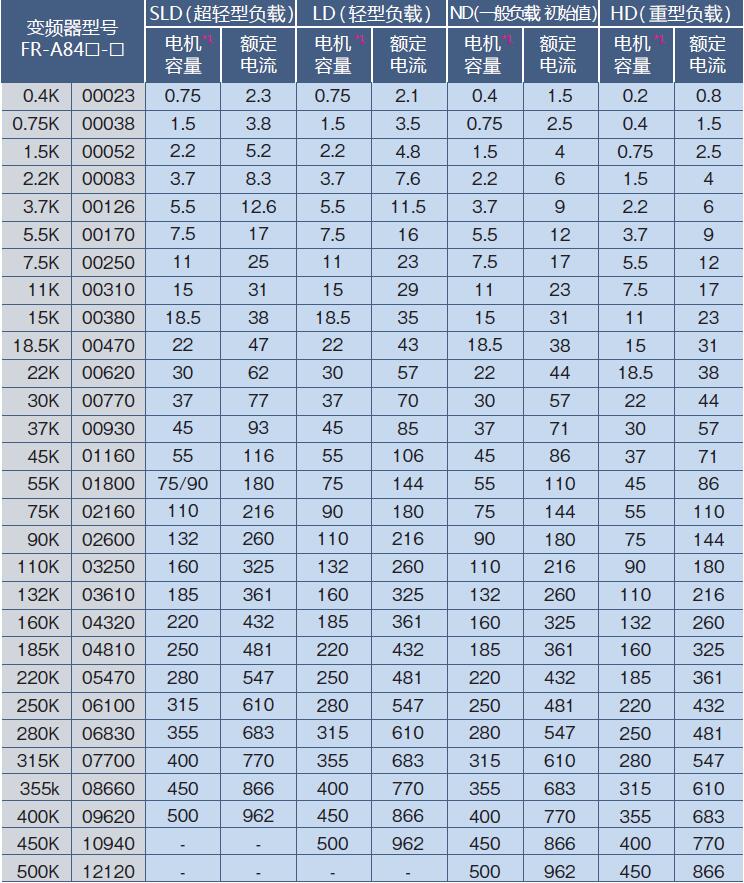

400V等级
产品介绍
技术参数
额定值(标准品）
200V 等级
1、 通用电机容量为是使用三菱标准4极电机时的最大适用容量。
2 、额定输出容量是指输出电压为220V状态下的数值。
3、 过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时，必须等待变频器和电机降到100%负载时的温度以下。
4、 最大输出电压不能大于电源电压。在设定范围内可以变更最大输出电压。但是变频器输出侧电压的峰值为电源电压的 倍左右。
5、 内置制动电阻
6 、ND额定标准值
7、 额定输入电流为额定输出电流时的值。额定输入电流随电源电抗（包括输入电抗器和电线）的值而变。
8 、电源容量为额定电流输出状态下的数值随着电源侧的阻抗（包括输入电抗器和电线）的值而变化。
9、 FR-DU08：IP40（除了PU接口部分）
400V 等级
1、 通用电机容量为是使用三菱标准4极电机时的最大适用容量。
2、 额定输出容量是指输出电压为440V状态下的数值。
3、 过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时，必须等待变频器和电机降到100%负载时的温度以下。
4、 最大输出电压不能大于电源电压。在设定范围内可以变更最大输出电压。但是变频器输出侧电压的峰值为电源电压的 倍左右。
5、 内置制动电阻
6、 ND额定标准值
7 、额定输入电流为额定输出电流时的值。额定输入电流随电源电抗（包括输入电抗器和电线）的值而变。
8、 电源容量为额定电流输出状态下的数值随着电源侧的阻抗（包括输入电抗器和电线）的值而变化。
9、 FR-DU08：IP40（除了PU接口部分）
10、 超过480V时，需要设定Pr.977输入电压模式选择。
11、 使用市售的电阻器可以提升变频器内置制动器的制动能力。
额定 ( 整流部分离式)
400V等级
逆变单元
1、 通用电机容量为是使用三菱标准4极电机时的最大适用容量。
2、 额定输出容量是指输出电压为440V状态下的数值。
3、 过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时，必须等待变频器和电机降到100%负载时的温度以下。
4、 最大输出电压不能大于电源电压。在设定范围内可以变更最大输出电压。但是变频器输出侧电压的峰值为电源电压的√2倍左右。
5、 ND额定标准值
6、 FR-DU08：IP40（除了PU接口部分）
7、 超过480V时，需要设定Pr.977输入电压模式选择。
整流单元 (FR-CC2)
1、 过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时，必须等待整流及逆变单元降到100%负载时的温度以下。
2、 整流单元的输入电压根据输入电源电压及负载状况而变化。另外，整流单元输出侧电压峰值为电源电压的√2倍。
3、 电源容量为额定输出电流时的值，随电源侧阻抗（包括输入电抗器和电线)的值而变。
4、FR-DU08：IP40（除了PU接口部分）
5、 容许电压不平衡率为3%以内。（不平衡率=(最大线间电压-3线间平均电压）/3线间平均电压x100）
额定 ( IP55防护等级机型 )
400V 等级
1、 表示适用电机容量是使用三菱标准4极电机时的最大适用容量。
2、 额定输出容量是指输出电压为400V等级时显示440V。
3、 过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时,必须等待变频器和电机降到100%负载时的温度以下。
4、 最大输出电压不能大于电源电压。在设定范围内可以变更最大输出电压。但是变频器输出侧电压的峰值为电源电压的2倍左右。
5、 为ND额定基准的值。
6、 额定输入电流显示额定输出电流时的值。额定输入电流根据电源阻抗(包括输入电抗器或电线)的值而变化。
7、 电源容量是额定输出电流时的值。电源容量随着电源侧的阻抗(包括输入电抗器和电线)的值而变化。
8、 超过480V时，需要Pr.977输入电压模式选择的设定。（详细内容请参照FR-A800使用手册（详细篇））
9、 UL Type12保护构造-可适用于HVAC（冷暖换气空调）系统。
10、 要达到IP55，请拆下保护衬套，安装推荐的电缆夹套。
通用规格
1、 仅安装选件（FR-A8AP）时有效。
2、 在运输时等短时间内可适用的温度。
3、 安装在海拔1000m以上的标高（最高2500m）时，每升高500m，额定电流需要降低3%。
4、 FR-A840-04320(160K)及以上容量为2.9m/s2及以下。
5、 初始状态下，该保护功能无效。
6、 有关PM无传感器矢量控制，请参考A800应用篇手册。
7、 对于FR-A820-00340(5.5K)及以上以及FR-A840-00170(5.5K)及以上，初始值为150%。
8、 仅IP55防护等级机型可用。
PLC功能规格
1、 由于执行顺控程序时也会执行变频器控制，因此1K程序步时扫描时间约为 40ms。
2、 使用与被指定到变频器I/O端子相同的信号。
对于顺控开始（RUN/STOP），始终需要占用一个点。
3、 必须设置Pr.291脉冲列输入输出选择。
4、 无软元件断电锁存功能。
要在EEPROM中保持软元件值，请使用Pr.1150-Pr.1199 用户参数1-50（D206-D255）。
• 无缓冲存储器。
