FX3U系列 可编程控制器



产品参数

FX3U系列 可编程控制器

◆ 第三代微型可编程控制器

◆ 内置高达64K大容量的RAM存储器

◆ 内置业界最高水平的高速处理0.065μS/基本指令

◆ 控制规模:16~384(包括CC-LINK I/O)点

◆ 内置独立3轴100kHz定位功能(晶体管输出型)

◆ 基本单元左侧均可以连接功能强大简便易用的适配器



    三菱FX系列PLC的新产品FX3U与之前的FX系列产品相比其定位功能得到了提高,FX3U 的定位功能主要有以下几点:

    一、PLC 主体的脉冲输出由两个个增加到三个

    二、定位指令增加

    三、可扩展高速脉冲输出模块FX3U-2HSY-ADP 用于定位

    四、可扩展定位模块FX3U-20SSC-H 模块用于定位

    五、可连接FX 系列之前的定位模块


    详细说明

    【基本性能大幅提升】

    ◆ CPU 处理速度达到了0.065us/ 基本指令。

    ◆ 内置了高达64K 步的大容量RAM 存储器。

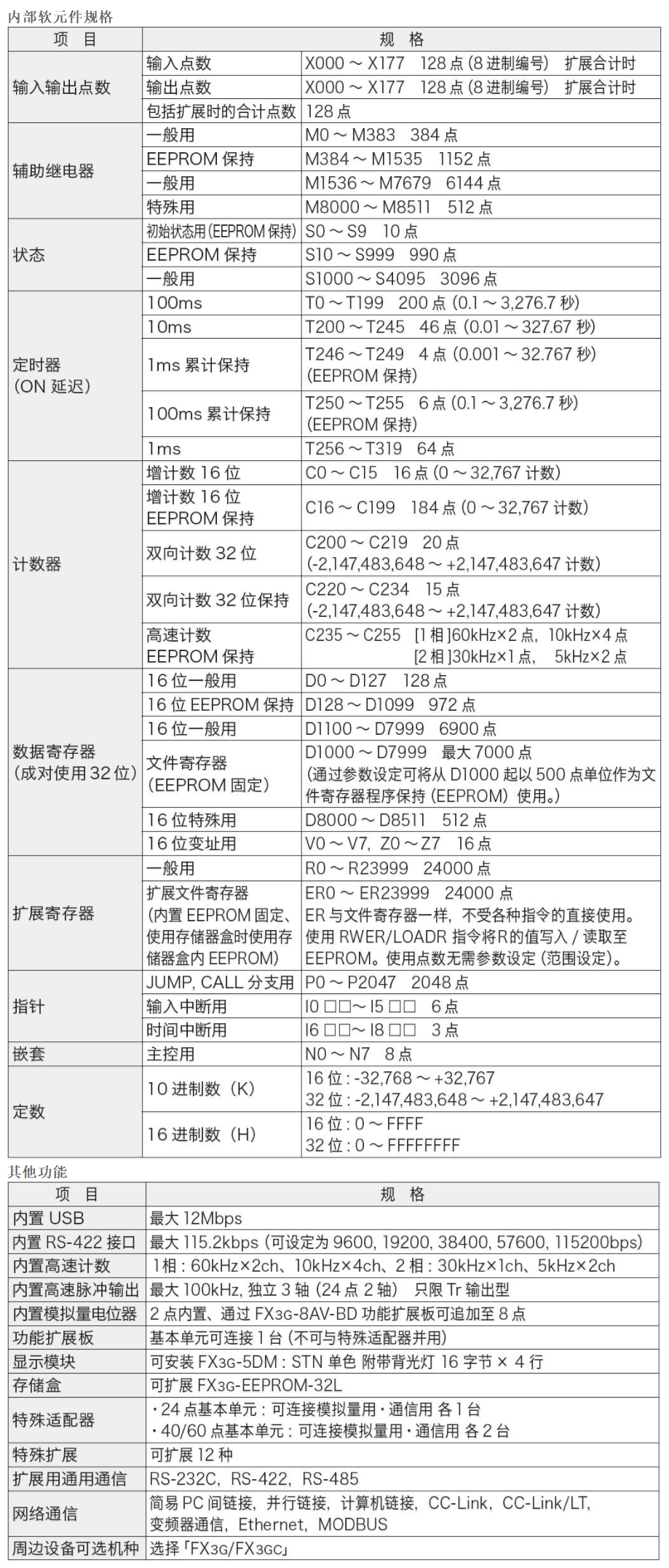

    ◆ 大幅增加了内部软元件的数量。

    ◆ 强化了指令的功能,提供了多达209 条应用指令,包括像与三菱变频器通讯的指令,CRC 计算指令,产生随机数指令等等。


    【集成业界领先的功能】

    ◆ 晶体管输出型的基本单元内置了3 轴独立最高100kHz 的定位功能,并且增加了新的定位指令:带DOG 搜索的原点回归(DSZR ),中断单速定位(DVIT)和表格设定定位(TBL),从而使得定位控制功能更加强大,使用更为方便。

    ◆ 内置6 点同时100kHz 的高速计数功能,双相计数时可以进行4 倍频计数.

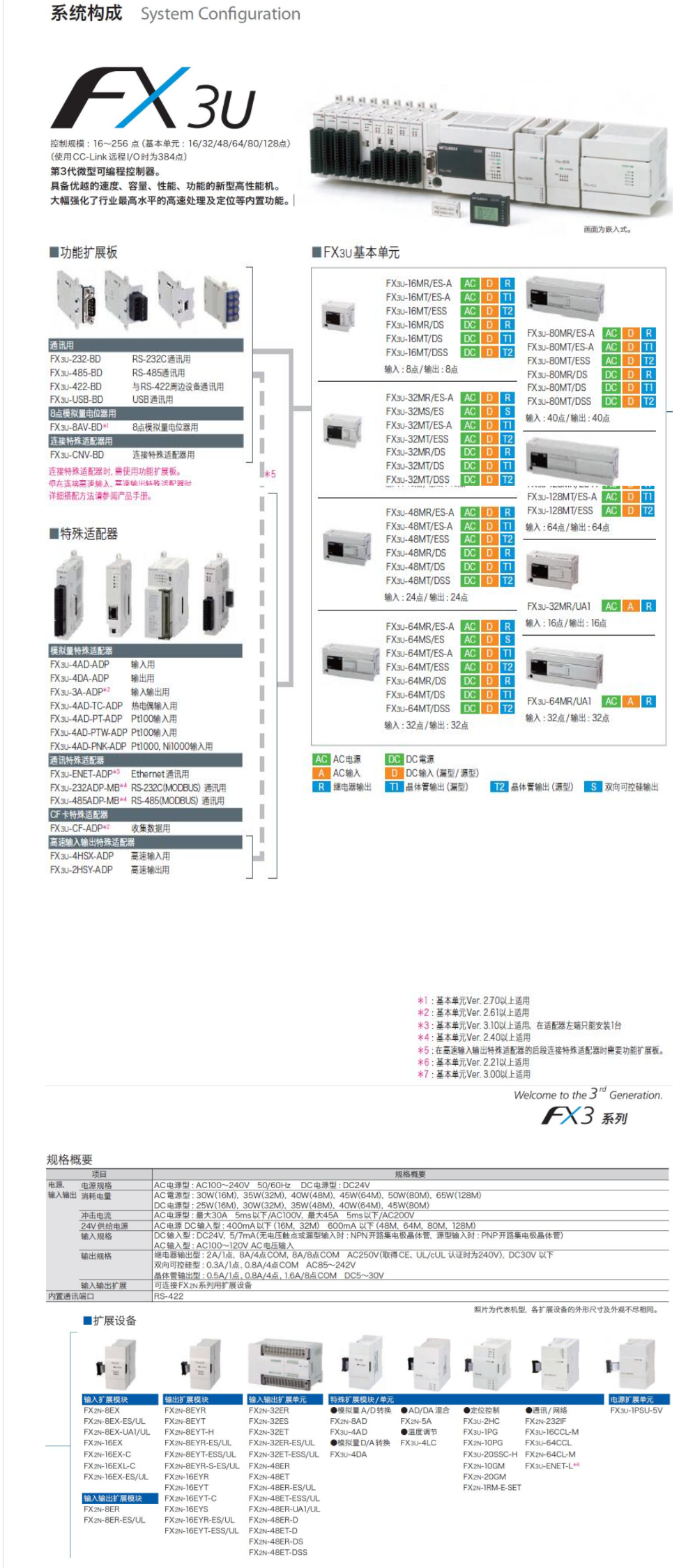

    【强大的扩展性】

    ◆ 增强了通信的功能,其内置的编程口可以达到115.2kbps 的高速通信,而且最多可以同时使用3 个通信口(包括编程口在内)。

    ◆ 新增了高速输入输出适配器,模拟量输入输出适配器和温度输入适配器,这些适配器不占用系统点数,使用方便,在FX3U
    的左侧最多可以连接10 台特殊适配器。其中通过使用高速输入适配器可以实现最多8 路、最高200kHz
    的高速计数。通过使用高速输出适配器可以实现最多4 轴、最高200kHz 的定位控制,继电器输出型的基本单元上也可以通过连接该适配器进行定位控制。

    ◆ 通过CC-Link 网络的扩展可以实现最啻?84 点(包括远程I/O 在内)的控制。

    ◆ 可以选装高性能的显示模块(FX3U-7DM
    )可以显示用户自定义的英文、数字和日文汉字信息,最多能够显示:半角16 个字符( 全角8 个字符)× 4
    行。在该模块上可以进行软元件的监控、测试,时钟的设定,存储器卡盒与内置RAM
    间程序的传送、比较等操作。另外,还可以将该显示模块安装在控制柜的面板上.


    【其他】

    ◆ FX3U系列PLC编程软件:需要GX Developer 8.23Z 以上版本。
